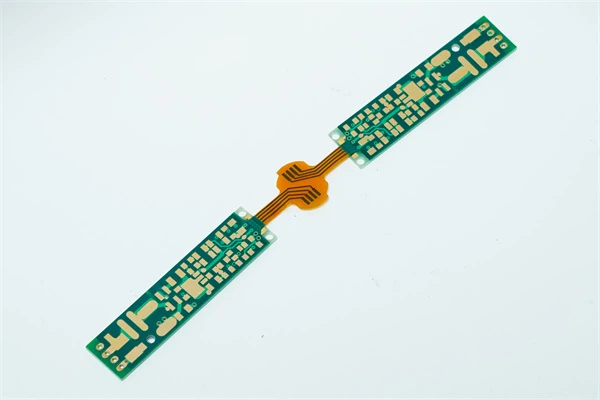

Single Flex Substrate жесткий - Flex PCB

Гибридная плата, построенная с помощью одного непрерывного гибкого полиимидного субстрата в качестве среды для ядра, избирательно ламинированной с жесткими платами в определенных зонах. Ключевые характеристики:
1. Базовая структура: целая схема, построенная на одном монолитном гибком слое (типичная толщина: 25-100 мкм);
2. Селективная жесткая жесткость: жесткие ламинаты (например, FR-4) связаны только там, где необходима механическая поддержка/компоненты;
3. Единая маршрутизация: медные следы проходят непрерывно через гибкие и жесткие зоны без электрического отключения.
Core Concept: «Flex - Centric, жесткий - Augmented» топология (по сравнению с традиционным жестким - доминирующими конструкциями).

Отправить запрос

Бесплатно

Характеристики продукта

1. Flex - Доминирующая архитектура
Вся схема, изготовленная на одном полиимидном изгибном ядре (25-100 мкм), с жесткими ламинатами, избирательно связанными только с критическими областями.

2. Ultra - Thin & Lightweight
Total thickness ≤0.4mm (vs. ≥0.8mm for traditional rigid-flex), weight reduction >50%, сгибающая жесткость всего 0,05 Н/мм².

3. Улучшенная динамическая гибкость
Flex zones occupy >70% area, enabling multi-directional bending (min. radius ≥3x thickness) with >500K-гибкие циклы (IPC-6013D класс 2).

4. Локализованная жесткая
Жесткие зоны покрывают только компоненты/разъемы (<30% area), serving solely as mechanical anchors without electrical function.

5. Бесплатная непрерывность маршрутизации
Следы непрерывно с рисунком через жесткие границы- на монолитном гибком слое, устраняя разрыв импеданса (потеря вставки<0.1dB@1GHz).

6. Эффективность производства
40% fewer lamination cycles vs. traditional rigid-flex, yield rate >90% из -за упрощенного стека - вверх.

Stack up

Поле приложения продукта

Ultra - тонкие носимые устройства

Умные полосы/часы: 0,3 мм Flex, соответствующая кривым запястья, жесткие зоны только для зарядных прокладков/датчиков.
Медицинские патчи: ЭКГ -электроды на гибкой, микро жесткие зоны (＜ 5 мм²) для модулей Bluetooth.

Эндоскопические и хирургические инструменты

Эндоскоп сортирующий руки: монолитный гибкость через мульти - соединения (Ø меньше или равна 2 мм), жесткие зоны в модулях линзы/светодиод (Autoclavable).
Хирургическая проводка робота: 360 -градусные возможности кручения, жесткие концы для разъемов (ASO 13485, соответствующий).

Складные петли дисплея

Телефон/планшет гибкие схемы: динамическая маршрутизация между экраном и материальной платой, жесткие зоны, прикрепленные к сборкам (＞ 200 КБ циклы изгиба).

Micro - дроны и робототехника

Проводка моторного привода: изгиб, обернутая вокруг валов, жесткие зоны для гиросков (на 50% легче, чем кабели).
Роботизированные суставы пальцев: мульти - сегмент гибкий имитирующий сухожилия, жесткие зоны для датчиков силы.

Автомобильная электроника

Массивы давления давления сиденья: изгиб, встроенные в подушки, жесткие узлы для обработки сигнала (толщина меньше или равна 0,4 мм, нагрузка ＞ 100 кг).
В - Модули кабины кабины: Flex Linking Lens с pcb, Vibration - сопротивление (AEC - Q100 сертифицирован).
