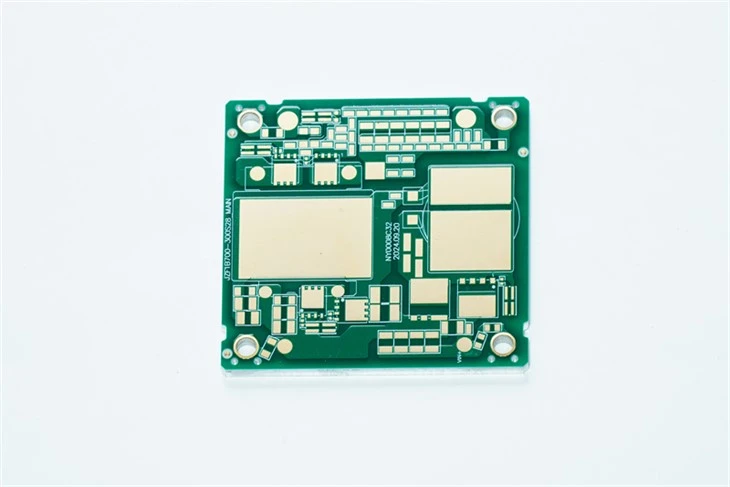

Высокочастотная тепловая плата управления

High - Thermal - гибридный RF PCB проводимости - это многочисленное - ламинированная плата с ламинированной платой, разработанной для одновременного достижения:
1. Low - Потеря RF передача (например, Rogers RO3003 ™, Tanδ<0.0013 @10GHz)
2. High-power thermal management (thermal conductivity >5 W/(m·K))
3. Бесполезное межслоевое соединение (лазерная микроворика + медные столбы, тепловое сопротивление<0.2 ℃/W)

Техническое ядро
Гибридизация материала:
Rf -слой: ptfe - ceramic/lcp (dk =2.2-10.8)
Тепловой слой: al/cu metal - core или aln ceramic (80-400 Вт/(M · K))
Структурные инновации:
Встроенные медные блоки (± 0,05 мм точно
Градуированная ламинирование (z - Ось Cte Delta<5 ppm/℃)
Ключевые метрики:
Вставка потеря<0.03 dB/cm @40GHz
Heat flux capability >300 Вт/см²

Отправить запрос

Характеристики продукта

3D термическое управление

Вертикальное тепловое сопротивление<0.5℃/W (copper pillars + metal core)
Horizontal conductivity >80 Вт/(м · к) (керамический слой aln)

Низкий - Потеря RF Распространение

Потеря вставки меньше или равен 0,02 дБ/см при 40 ГГц (RO3003 ™ RF -слой)
Стабильность DK ΔDK<±0.02 (-55℃~200℃)

Гибридная интеграция материала

Лазерная микровия позиционирование ± 10 мкм
Медь через заливное мочеивание<5%

Thermo - Механическая надежность

Z - оси CTE Gradient<5 ppm/℃
Нулевое расслоение после 200 термических циклов

Улучшенная производительность EMC

Interlayer shielding: Foil-dielectric-foil stack (isolation >90 дБ)
Grounding via density >300 VIAS/см² (диаг. 0,1 мм.)

Поле приложения продукта

1. 5 g/6G Массивные базовые станции MIMO
Stackup: Rogers RO4835 ™ (RF) + Copper Core (Thermal)
Производительность:
64T64R array power >800W, substrate conductivity >5.8W/(m·K)
28 ГГц вставка потеря<0.03dB/cm, EIRP >65dbm
Cooling: Embedded heat pipes (heat flux >200 Вт/см²)

2. Mmwave Radar Seekers
Материалы: Aln Ceramic (170 Вт/(M · K)) + RO3003 ™ (антенна 94 ГГц)
Спецификации:
W-band output >50 Вт, перекресток темп.<125℃
Фазовый шум<-110dBc/Hz @1kHz offset
Технология: Eutectic Autectic Autectic Autectic (Thermal Res.<0.15℃/W)

3. Спутниковые массивы LEO LEO
Структура: LTCC RF Layer + Mocu -сплавное ядро (CTE 6,5PLM/ степень)
Космическое соответствие:
Теплопроводность распада<5% in vacuum
Ka-band PA efficiency >58%
Сертификация: NASA Thermal - Vacuum Cycling (-150 градусов ~ 125 градусов)

4. Промышленная микроволновая энергия
Использование: чистка в плазме / спекание материала
Параметры:
2.45GHz output >30 кВт
Microchannel water cooling efficiency >95%
Substrate: Beryllia Ceramic (BEO, 330W/(M · K))

5. Протонная терапия ускорителей
Требование: 400 МГц стабильность мощности полости ± 0,01%
Решение:
RF -слой: Rogers RT/Duroid® 6035 (tanΔ =0.0013)
Thermal layer: Diamond-copper composite (>600W/(m·K))
Тепловое контроль: охлаждение азота жидкости (-196 градусов)
