Технология Micro-LED стала революционной силой в индустрии дисплеев, предлагая беспрецедентную яркость, контрастность, энергоэффективность и долговечность по сравнению с традиционными технологиями отображения, такими как LCD и OLED. В основе каждого дисплея Micro-LED лежит важнейший компонент: печатная плата Micro-LED (печатная плата). Как ведущий поставщик печатных плат Micro-LED, я рад углубиться в роль печатных плат Micro-LED в технологии дисплеев и изучить, как они способствуют развитию этой передовой области.
Основы технологии Micro-LED
Прежде чем мы обсудим роль печатных плат Micro-LED, важно понять основы технологии Micro-LED. Микро-светодиоды — это крошечные светодиоды, размер которых обычно составляет менее 100 микрометров. Эти миниатюрные светодиоды имеют индивидуальную адресацию, а это означает, что каждым пикселем дисплея Micro-LED можно управлять независимо. Это обеспечивает исключительный коэффициент контрастности, поскольку каждый пиксель можно полностью включить или выключить, обеспечивая настоящий черный цвет и яркие цвета.
Дисплеи Micro-LED также обеспечивают превосходную яркость и энергоэффективность по сравнению с другими технологиями отображения. Поскольку микро-светодиоды излучают собственный свет, им не требуется подсветка, как ЖК-дисплеям, что снижает энергопотребление и повышает общую эффективность. Кроме того, микро-светодиоды имеют более длительный срок службы и более устойчивы к выгоранию, чем OLED, что делает их идеальным выбором для дисплеев высокого класса.
Роль микросветодиодных плат в технологии отображения
Печатные платы Micro-LED играют решающую роль в функциональности и производительности дисплеев Micro-LED. Эти специализированные платы предназначены для обеспечения электрических соединений между чипами Micro-LED и системой управления дисплеем. Вот некоторые из ключевых функций плат Micro-LED в технологиях отображения:
1. Электрическая взаимосвязь
Одной из основных функций печатной платы Micro-LED является обеспечение электрической связи между отдельными микросхемами Micro-LED и схемами управления дисплея. Печатная плата содержит сеть проводящих дорожек, которые передают электрические сигналы от системы управления к микро-светодиодам, позволяя включать и выключать их по отдельности. Этот точный контроль необходим для создания изображений высокого разрешения с точными цветами и контрастностью.
2. Механическая поддержка
Помимо обеспечения электрических соединений, печатные платы Micro-LED также обеспечивают механическую поддержку микросхем Micro-LED. Печатная плата служит устойчивой платформой, на которой монтируются микро-светодиоды, обеспечивая их правильное выравнивание и фиксацию на месте. Это особенно важно для крупномасштабных дисплеев, где тысячи или даже миллионы микросветодиодов необходимо точно расположить для создания цельного изображения.
3. Управление температурой
Микро-светодиоды выделяют тепло во время работы, и эффективное управление температурным режимом имеет решающее значение для обеспечения их долгосрочной надежности и производительности. Печатные платы Micro-LED оснащены тепловыми отверстиями и другими функциями рассеивания тепла для передачи тепла от микросхем Micro-LED в окружающую среду. Это помогает предотвратить перегрев и гарантирует работу микросветодиодов в оптимальном температурном диапазоне.
4. Миниатюризация
Поскольку спрос на меньшие и более компактные дисплеи продолжает расти, печатные платы Micro-LED играют ключевую роль в обеспечении миниатюризации. Эти печатные платы спроектированы так, чтобы быть максимально тонкими и легкими, но при этом обеспечивают необходимые электрические соединения и механическую поддержку. Это позволяет разрабатывать ультратонкие и гибкие дисплеи, которые можно использовать в различных приложениях, включая смартфоны, носимые устройства и автомобильные дисплеи.
Типы печатных плат Micro-LED
Существует несколько типов печатных плат Micro-LED, каждый из которых имеет свои уникальные особенности и преимущества. Вот некоторые из наиболее распространенных типов:
1. Монтажная плата HDI
Печатные платы HDI (High-Density Interconnect) предназначены для обеспечения высокой плотности электрических соединений в компактном пространстве. В этих платах используются передовые технологии производства, такие как микроотверстия и скрытые переходные отверстия, чтобы увеличить количество межсоединений на единицу площади. Печатные платы HDI идеально подходят для дисплеев Micro-LED, поскольку позволяют разместить большое количество микросхем Micro-LED на небольшой площади, что приводит к более высокому разрешению и лучшему качеству изображения.Монтажная плата HDI
2. Толстая медь, скрытая в печатной плате

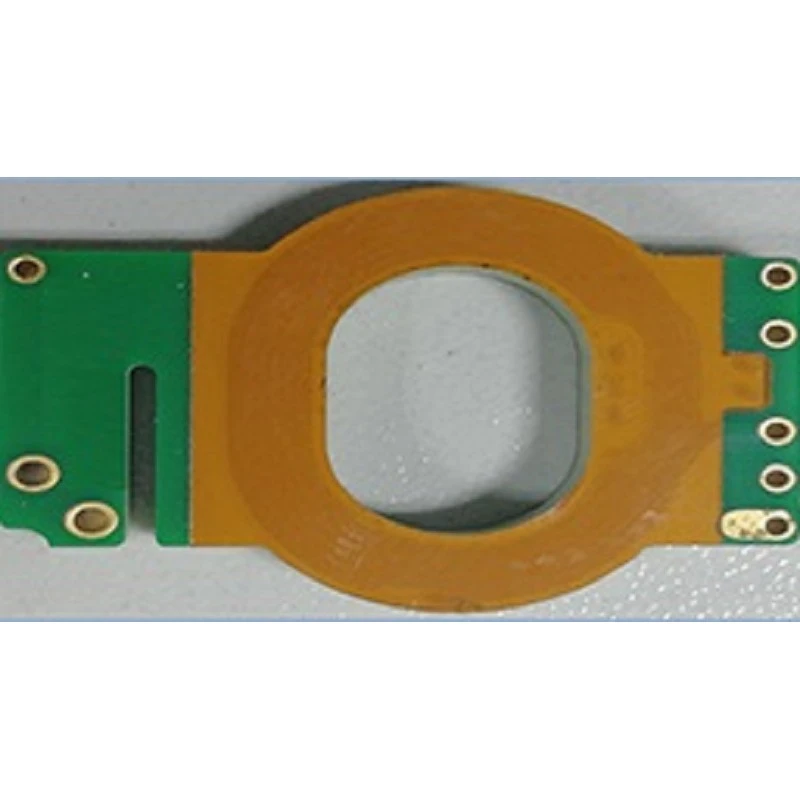

Толстые медные платы, проложенные вслепую через печатные платы, предназначены для работы с большими токами и обеспечивают отличную теплопроводность. На этих платах используются толстые медные дорожки и глухие переходные отверстия для снижения сопротивления и улучшения электрических характеристик. Толстые медные платы, спрятанные в печатных платах, обычно используются в мощных микро-светодиодных дисплеях, например, в крупномасштабных наружных вывесках и дисплеях на стадионах.Толстая медь, скрытая через печатную плату
3. Выступающая медная печатная плата.
Выступающие медные платы предназначены для обеспечения надежного электрического соединения между чипами Micro-LED и печатной платой. В этих платах используется уникальный производственный процесс, позволяющий создавать на поверхности печатной платы выступающие медные площадки, которые затем припаиваются к чипам Micro-LED. Выступающие медные печатные платы имеют ряд преимуществ, в том числе повышенную надежность паяных соединений, пониженное электрическое сопротивление и лучшие тепловые характеристики.Выступающая медная печатная плата
Проблемы и решения в производстве микросветодиодных печатных плат
Хотя технология Micro-LED предлагает множество преимуществ, существует также ряд проблем, связанных с производством печатных плат Micro-LED. Вот некоторые из ключевых проблем и решений, которые мы, как поставщик печатных плат Micro-LED, разработали для их решения:
1. Миниатюризация
Поскольку дисплеи Micro-LED становятся меньше и компактнее, спрос на миниатюрные печатные платы растет. Однако миниатюризация сопряжена с рядом проблем, таких как необходимость в межсоединениях с меньшим шагом и более высокой плотности маршрутизации. Чтобы решить эти проблемы, мы используем передовые производственные технологии, такие как лазерное сверление и формирование микроотверстий, для создания печатных плат с чрезвычайно тонкими характеристиками и высокой плотностью межсоединений.
2. Управление температурой
Эффективное управление температурным режимом имеет решающее значение для долгосрочной надежности и производительности дисплеев Micro-LED. Однако по мере увеличения плотности мощности микросветодиодов эффективно рассеивать тепло становится все сложнее. Чтобы решить эту проблему, мы используем передовые методы управления температурным режимом, такие как тепловые переходы и радиаторы, для передачи тепла от чипов Micro-LED в окружающую среду.
3. Доходность и стоимость
Производство печатных плат Micro-LED — сложный и дорогостоящий процесс, и достижение высоких объемов производства имеет важное значение для снижения затрат. Чтобы повысить производительность и снизить затраты, мы используем передовые методы контроля качества, такие как автоматизированный оптический контроль и рентгеновский контроль, для обнаружения и устранения дефектов на ранних этапах производственного процесса. Кроме того, мы тесно сотрудничаем с нашими клиентами, чтобы оптимизировать конструкцию их печатных плат и сократить количество компонентов и слоев, что помогает снизить затраты и повысить эффективность.
Заключение
Технология Micro-LED произвела революцию в индустрии дисплеев, предлагая беспрецедентную яркость, контрастность, энергоэффективность и долговечность. В основе каждого дисплея Micro-LED лежит важнейший компонент: печатная плата Micro-LED. Эти специализированные печатные платы играют решающую роль в функциональности и производительности дисплеев Micro-LED, обеспечивая электрическое соединение, механическую поддержку, управление температурным режимом и миниатюризацию.
Являясь ведущим поставщиком печатных плат Micro-LED, мы стремимся предоставлять нашим клиентам высококачественные, надежные и экономичные печатные платы, отвечающие их конкретным требованиям. Независимо от того, разрабатываете ли вы небольшой носимый дисплей или крупномасштабную систему наружной рекламы, у нас есть знания и опыт, которые помогут вам воплотить ваше видение в жизнь.
Если вы заинтересованы в получении дополнительной информации о наших решениях для печатных плат Micro-LED или хотите обсудить ваши конкретные требования, пожалуйста, свяжитесь с нами. Мы с нетерпением ждем совместной работы с вами над разработкой следующего поколения дисплеев Micro-LED.
Ссылки
- Смит, Дж. (2023). Технология Micro-LED: подробное руководство. Пресса о технологиях отображения.
- Джонс, А. (2022). Будущее технологий отображения: микросветодиоды. Журнал Display Science, 15 (2), 123–135.
- Браун, К. (2021). Достижения в производстве печатных плат Micro-LED. Материалы Международной конференции по печатным платам, 45-52.
