Какова технология лазерного сверления в печатных платах из скрытых медных блоков?

В сфере современной электроники спрос на высокопроизводительные печатные платы (PCB) постоянно растет. Среди различных типов печатных плат печатные платы со скрытыми медными блоками стали важной инновацией, особенно в приложениях, где решающее значение имеют эффективное рассеивание тепла и обработка высокой мощности. Одной из ключевых технологий, которая играет жизненно важную роль в производстве печатных плат из скрытых медных блоков, является технология лазерного сверления.

Понимание печатных плат со скрытыми медными блоками

Прежде чем углубляться в технологию лазерного сверления, важно понять, что такое печатные платы в виде скрытых медных блоков. АПечатная плата с погребенным медным блоком— это специализированный тип печатной платы, который включает медные блоки во внутренних слоях платы. Эти медные блоки служат нескольким целям. Во-первых, они действуют как отличные радиаторы, рассеивая тепло, выделяемое высокомощными компонентами, более эффективно, чем традиционные печатные платы. Это помогает поддерживать оптимальную рабочую температуру компонентов, тем самым повышая их надежность и срок службы. Во-вторых, они могут улучшить электрические характеристики печатной платы за счет снижения импеданса и потерь сигнала, что особенно важно в высокочастотных приложениях.

Необходимость лазерного сверления печатных плат из скрытых медных блоков

Процесс производства печатных плат в виде скрытых медных блоков более сложен, чем процесс производства стандартных печатных плат. Одним из важнейших шагов является создание переходных отверстий — небольших отверстий, соединяющих разные слои печатной платы. Эти переходные отверстия необходимы для электрических соединений между компонентами на разных уровнях. В случае печатных плат со скрытыми медными блоками наличие медных блоков добавляет дополнительный уровень сложности в процесс сверления.

Традиционные методы механического сверления имеют ограничения, когда дело доходит до сверления композитной структуры медь-смола в печатных платах из скрытых медных блоков. Механические сверла могут вызвать такие проблемы, как заусенцы, расслоение и неровные стенки отверстий. Эти проблемы могут привести к плохим электрическим соединениям, снижению механической прочности и общему снижению качества печатной платы.

Именно здесь на помощь приходит технология лазерного сверления. Лазерное сверление имеет ряд преимуществ перед механическим сверлением, что делает его предпочтительным выбором для создания переходных отверстий в печатных платах из скрытых медных блоков.

Как работает технология лазерного сверления

Лазерное сверление — это бесконтактный процесс обработки, в котором для удаления материала используется лазерный луч высокой энергии. Лазерный луч фокусируется на поверхности печатной платы, а интенсивное тепло, выделяемое лазером, испаряет материал, создавая отверстие.

При сверлении печатных плат используются различные типы лазеров, например, ультрафиолетовые (УФ) лазеры и инфракрасные (ИК) лазеры. УФ-лазеры часто предпочитаются для сверления микроотверстий в печатных платах высокой плотности, поскольку они имеют более короткую длину волны, что позволяет выполнять более точное сверление. Более короткая длина волны также означает, что лазер может более эффективно взаимодействовать с материалом, что приводит к получению более чистых и точных отверстий.

С другой стороны, ИК-лазеры больше подходят для сверления отверстий большего размера. Они имеют большую длину волны и могут передавать больше энергии, что полезно для удаления более толстых слоев материала.

Процесс лазерного сверления обычно включает в себя следующие этапы:

1. Дизайн и программирование: Первым шагом является разработка разводки печатной платы и программирование станка для лазерного сверления. Программа определяет расположение, размер и глубину каждого переходного отверстия.
2. Выравнивание: Плата помещается на сверлильный станок, и машина выравнивает плату по запрограммированной схеме сверления.
3. Бурение: Лазерный луч фокусируется на поверхности печатной платы, и машина перемещает лазер или печатную плату для создания переходных отверстий в соответствии с запрограммированным шаблоном.
4. Инспекция: После сверления печатная плата проверяется на соответствие переходных отверстий требуемым стандартам качества. Это может включать визуальный осмотр, электрические испытания и измерение размеров отверстий.

Преимущества лазерного сверления печатных плат из скрытых медных блоков

1. Высокая точность: Лазерное сверление позволяет добиться чрезвычайно высокой точности при диаметре отверстий всего несколько микрометров. Это крайне важно для печатных плат высокой плотности, где расстояние между компонентами и переходными отверстиями очень мало.
2. Минимальный урон: Поскольку лазерное сверление представляет собой бесконтактный процесс, он наносит минимальный ущерб окружающему материалу. Это снижает риск расслоения, заусенцев и других механических дефектов, которые могут возникнуть при механическом сверлении.
3. Универсальность: Лазерное сверление можно использовать для сверления отверстий в различных материалах, включая медь, смолу и композитные материалы. Это делает его подходящим для сложной структуры печатных плат в виде скрытых медных блоков.
4. Высокоскоростной: Лазерное сверление — быстрый процесс, особенно по сравнению с механическим сверлением. Это позволяет повысить производительность и сократить сроки выполнения заказов.
5. Гибкость: Процесс лазерного сверления можно легко запрограммировать для создания отверстий разного размера и рисунка. Это позволяет адаптироваться к различным конструкциям и требованиям печатных плат.

Применение печатных плат из медных блоков, просверленных лазером

Сочетание печатных плат Buried Copper Block и технологии лазерного сверления открыло новые возможности в различных отраслях.

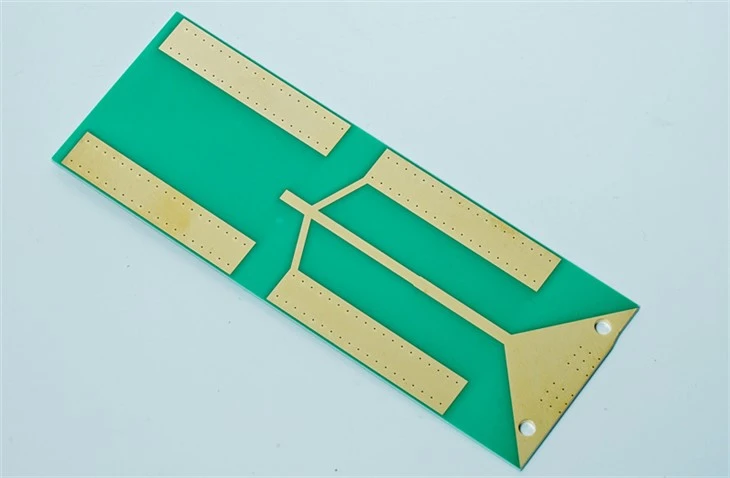

1. Телекоммуникации: В телекоммуникационной отрасли обычно используются высокочастотные и мощные компоненты.Антенна Высокочастотная печатная платачасто требуют эффективного отвода тепла и точных электрических соединений. Печатные платы из медных блоков, просверленные лазером, могут удовлетворить эти требования, что позволяет разрабатывать более совершенные и надежные системы связи.
2. Аэрокосмическая и оборонная промышленность: Аэрокосмическая и оборонная промышленность требуют высокопроизводительных печатных плат, способных выдерживать суровые условия эксплуатации. Превосходное рассеивание тепла и электрические характеристики просверленных лазером печатных плат из скрытых медных блоков делают их пригодными для использования в авионике, радиолокационных системах и другой оборонной электронике.
3. Силовая электроника: Устройства силовой электроники, такие как инверторы и преобразователи, выделяют значительное количество тепла. Печатные платы из медных блоков с просверленными лазером переходными отверстиями могут эффективно рассеивать это тепло, повышая эффективность и надежность этих устройств.
4. Автомобильная электроника: С ростом использования передовых систем помощи водителю (ADAS) и электромобилей автомобильная промышленность также требует высокопроизводительных печатных плат. Печатные платы из медных блоков, просверленные лазером, могут обеспечить необходимое управление теплом и электрические характеристики для автомобильной электроники.

Наша роль как поставщика печатных плат в виде скрытых медных блоков

Являясь ведущим поставщиком печатных плат в виде скрытых медных блоков, мы понимаем важность использования новейших технологий для обеспечения качества и производительности нашей продукции. Мы вложили значительные средства в современное оборудование для лазерного бурения и имеем команду опытных инженеров, которые хорошо разбираются в процессе лазерного сверления.

Мы тесно сотрудничаем с нашими клиентами, чтобы понять их конкретные требования и разработать индивидуальные печатные платы со скрытыми медными блоками, отвечающие их потребностям. Будь то высокая частотаАнтенна Высокочастотная печатная платаилиВысокоточная гибридная диэлектрическая печатная плата, у нас есть опыт и технологии для поставки высококачественной продукции.

Почему стоит выбрать наши печатные платы со скрытыми медными блоками

1. Гарантия качества: У нас действует строгая система контроля качества, гарантирующая, что каждая производимая нами печатная плата из скрытых медных блоков соответствует самым высоким отраслевым стандартам. От выбора сырья до окончательной проверки мы контролируем каждый этап производственного процесса.
2. Техническая экспертиза: Наша команда инженеров и техников имеет большой опыт работы в области производства печатных плат. Они постоянно исследуют и разрабатывают новые технологии для улучшения качества и производительности нашей продукции.
3. Индивидуальные решения: Мы понимаем, что у разных клиентов разные требования. Вот почему мы предлагаем индивидуальные решения для печатных плат со скрытыми медными блоками. Если вам нужен определенный размер отверстия, конструкция медного блока или разводка печатной платы, мы можем работать с вами, чтобы создать идеальное решение.

Свяжитесь с нами для решения ваших потребностей в печатных платах

Если вы ищете высококачественные печатные платы со скрытыми медными блоками, мы приглашаем вас связаться с нами для консультации. Наша команда экспертов будет рада обсудить ваши требования и предоставить вам подробное ценовое предложение. Мы стремимся предоставлять нашим клиентам лучшие продукты и услуги и надеемся на сотрудничество с вами для удовлетворения ваших потребностей в печатных платах.

Ссылки

• IPC-6012D: Квалификация и технические характеристики жестких печатных плат.
• Ли, С.В., и Джанг, Дж.Х. (2015). Лазерная микрообработка печатных плат: Обзор. Точное машиностроение, 39(2), 283–293.
• Ван Ю. и Лю Ю. (2018). Достижения в области технологий высокопроизводительных печатных плат. Журнал электронных материалов, 47 (5), 3103–3112.
